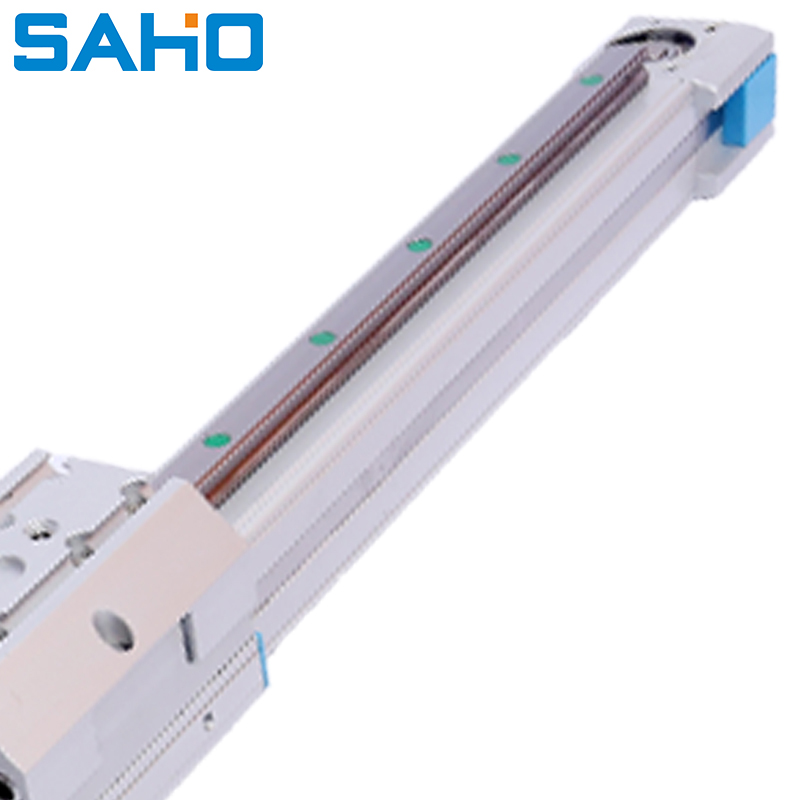

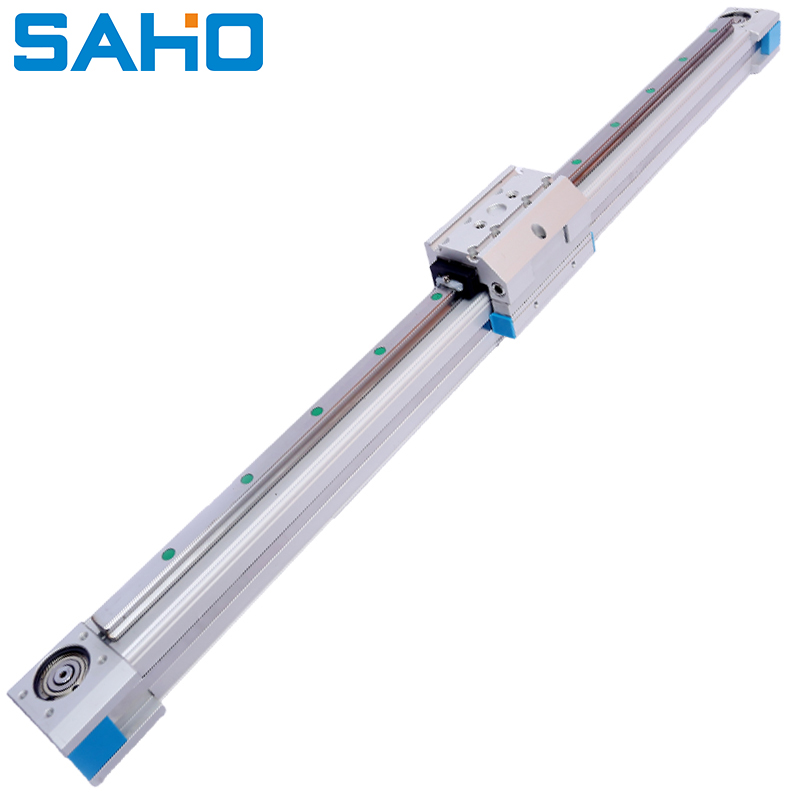

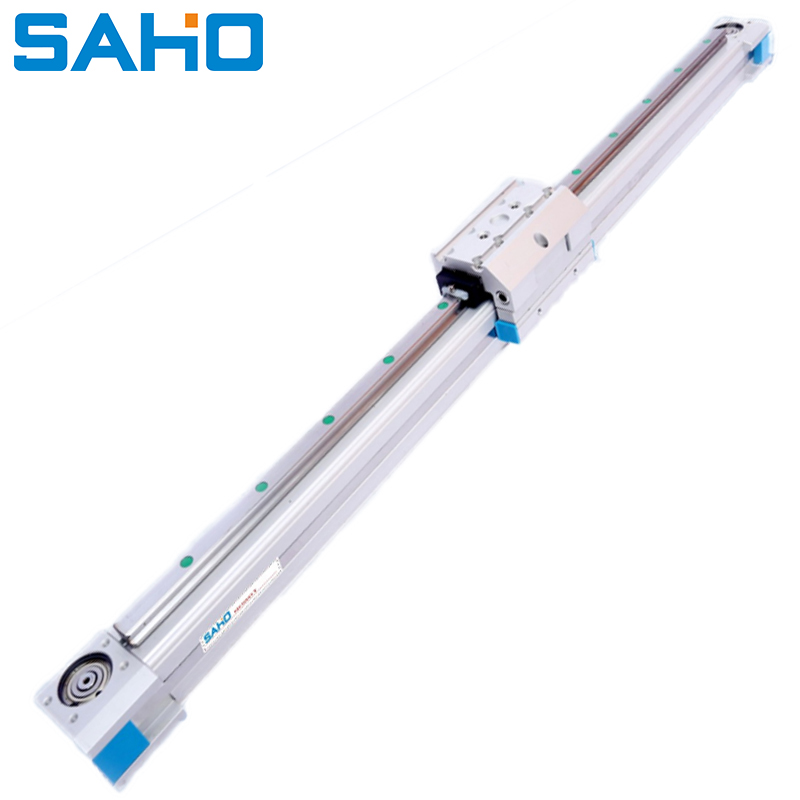

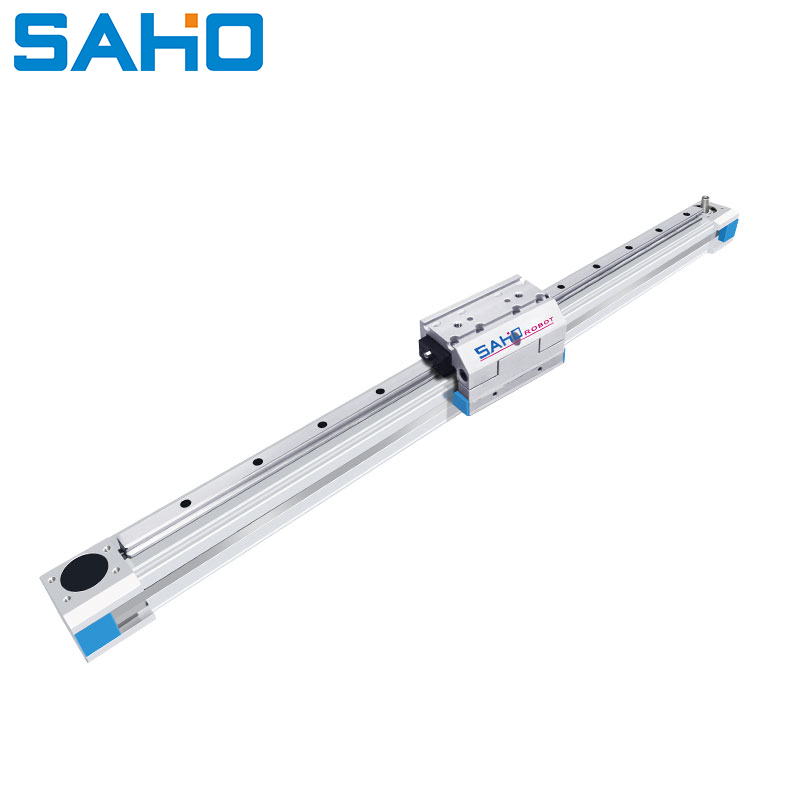

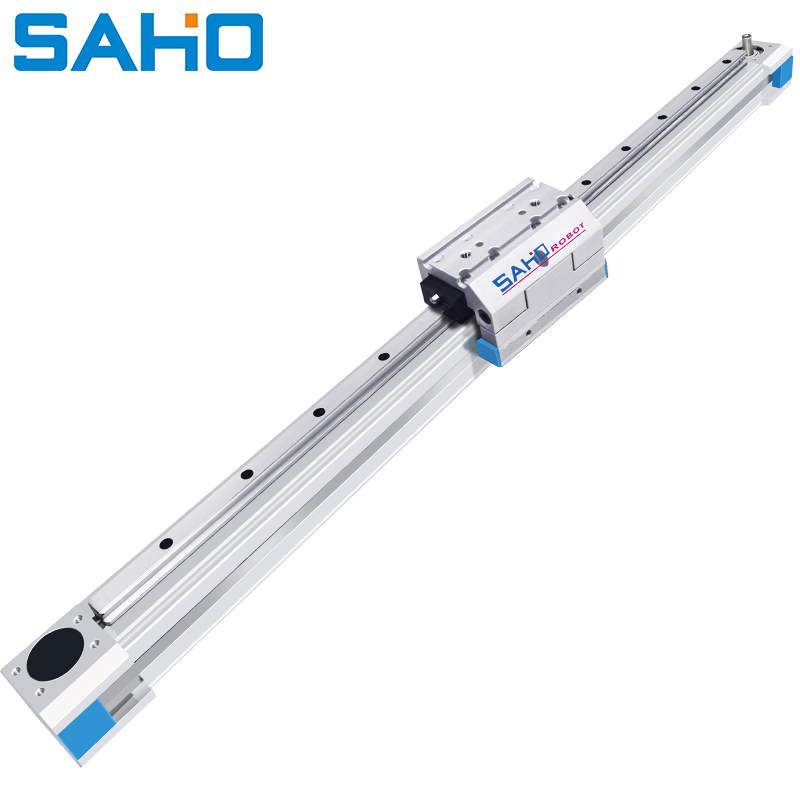

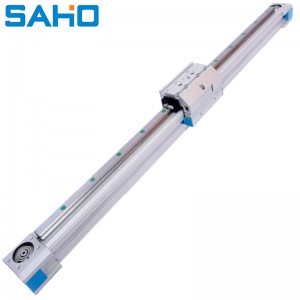

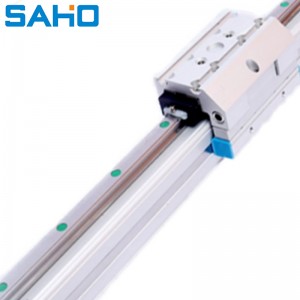

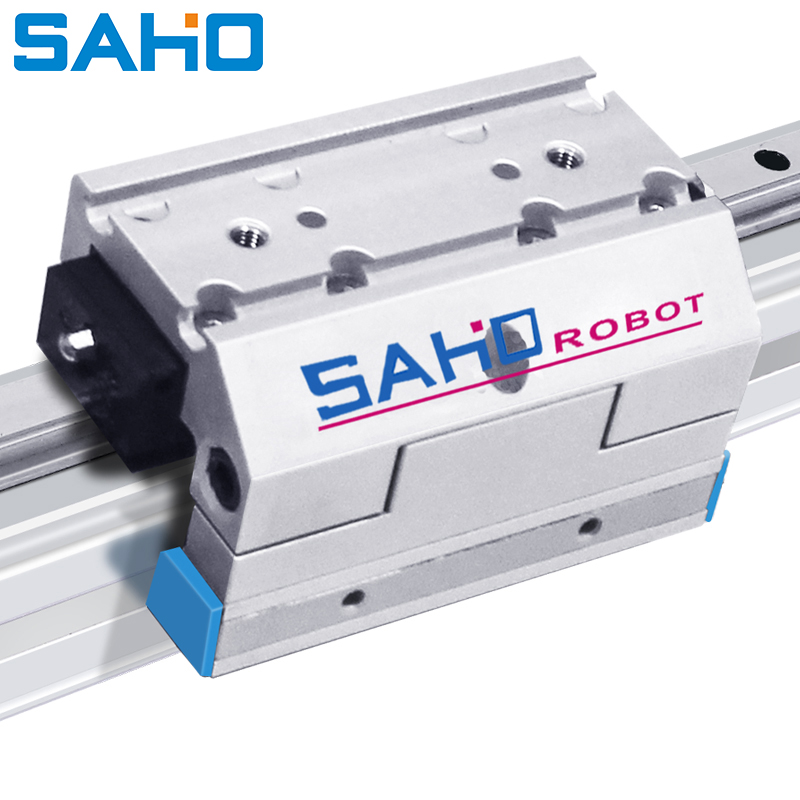

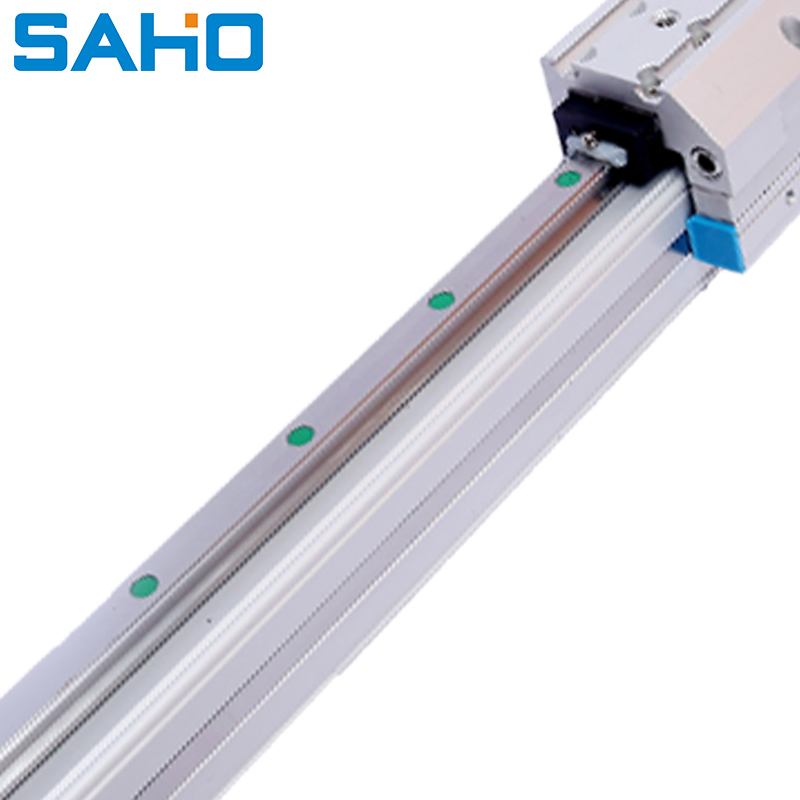

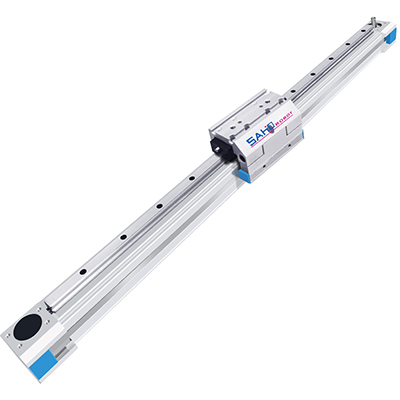

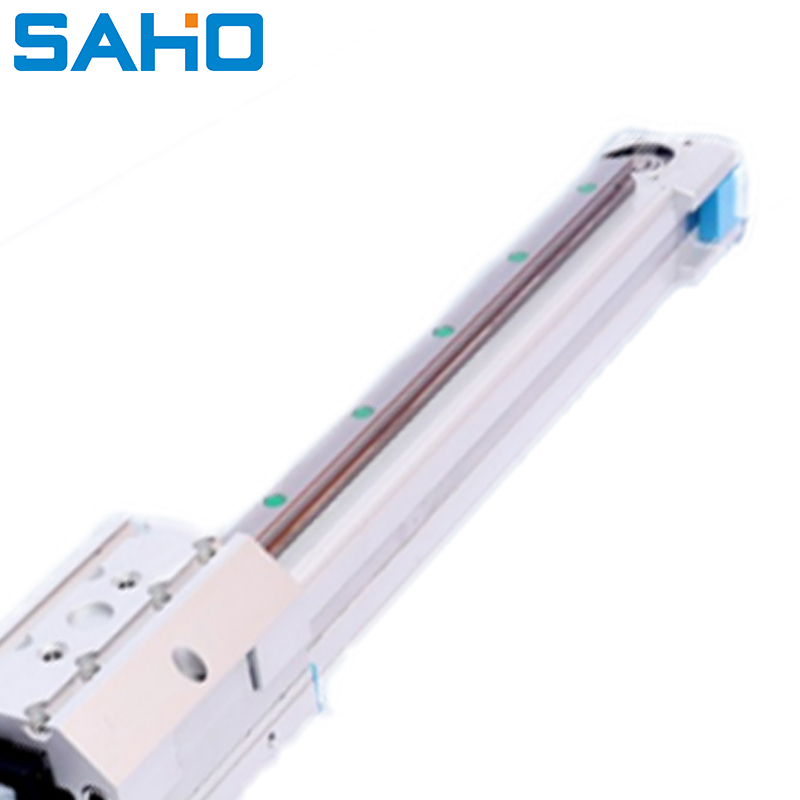

Линейный модуль TR45, тяжелая нагрузка 63 мм, ход 10–25 кг, ход 2 м для высокой точности, скорость, 2-метровый модуль ремня линейного привода

Линейные приводы с ременным приводом обеспечивают большую длину хода и более высокую скорость, чем конструкции с винтовым приводом, меньшую инерцию, чем реечные приводы, и большую устойчивость к загрязнению.Хотя линейные двигатели обеспечивают более высокую точность позиционирования, чем ремни, приводы с ременным приводом трудно превзойти по соотношению цена/качество.

Тип: европейские ремни (MSTM, TA, TR), открытые ремни (STM, STB), герметичные ремни (MTG, SCB).

Точность повторного позиционирования (мм): Тип ремня: ± 0,05 мм.

Максимальная скорость и максимальный ход: Макс. Общая длина каждого блока составляет 4 м.Общая длина, предоставляемая нашей компанией немецким и французским клиентам с помощью технологии прямолинейности сращивания, составляет 16 м, а максимальная скорость - 1,5 м/с.

Характеристики:

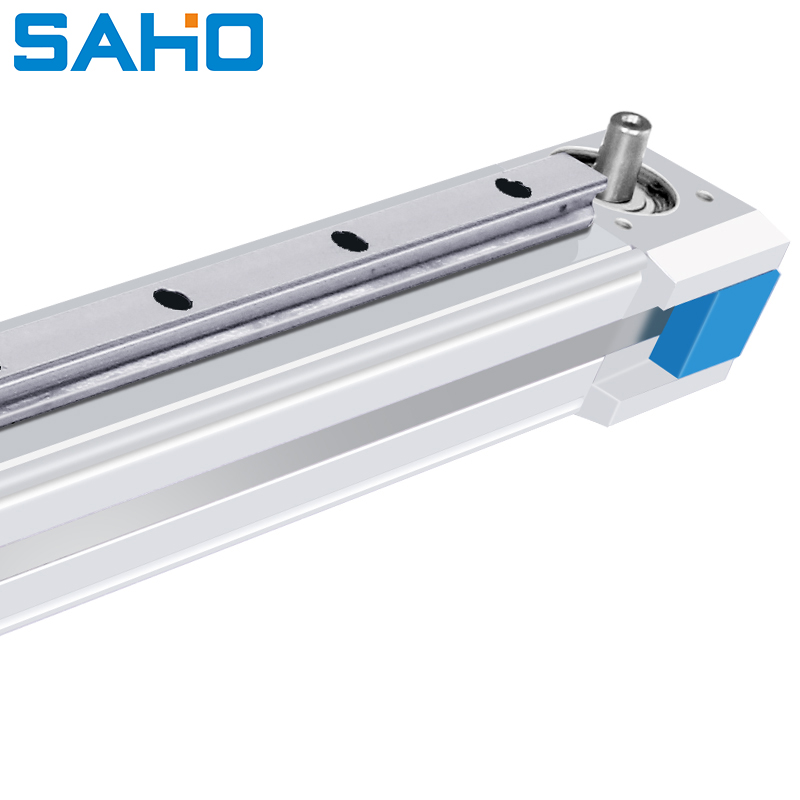

1. Интегрированная конструкция шкива и муфты обеспечивает стабильность и экономит место;
2. Конструкция стального ремня и шкива не легко рассыпается в пыль;

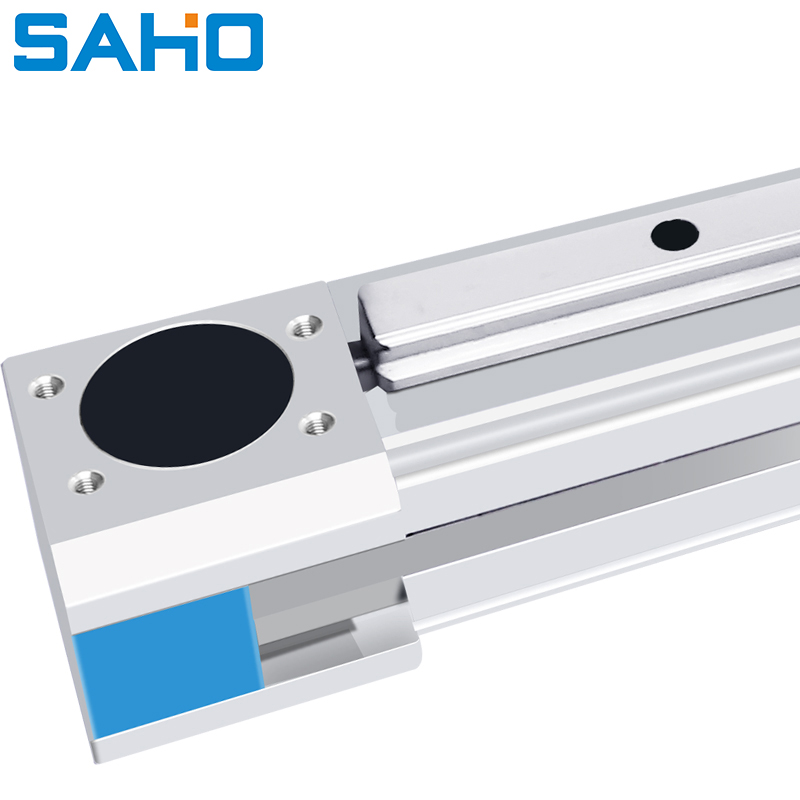

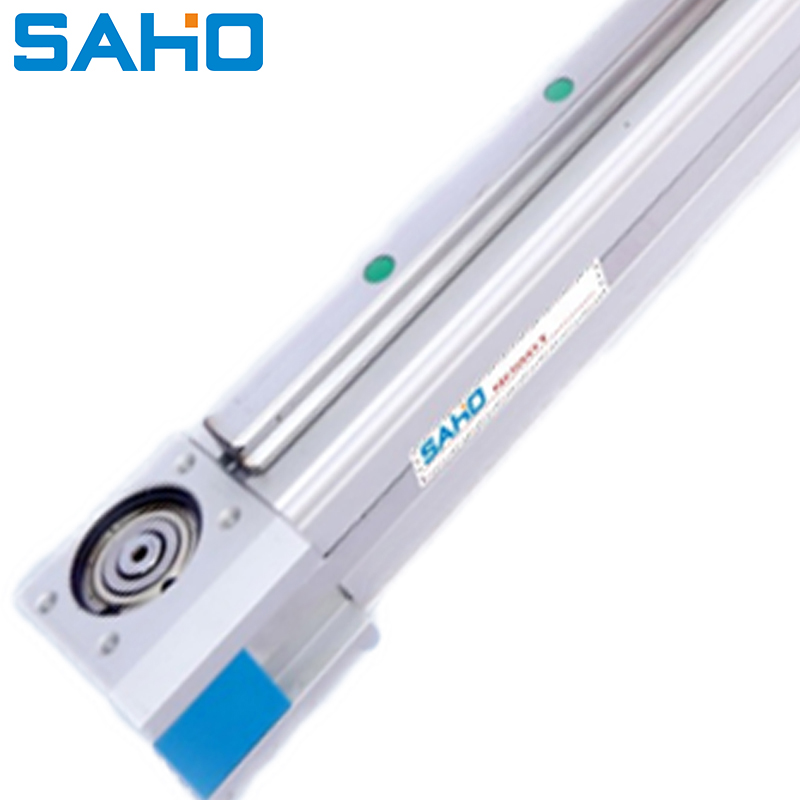

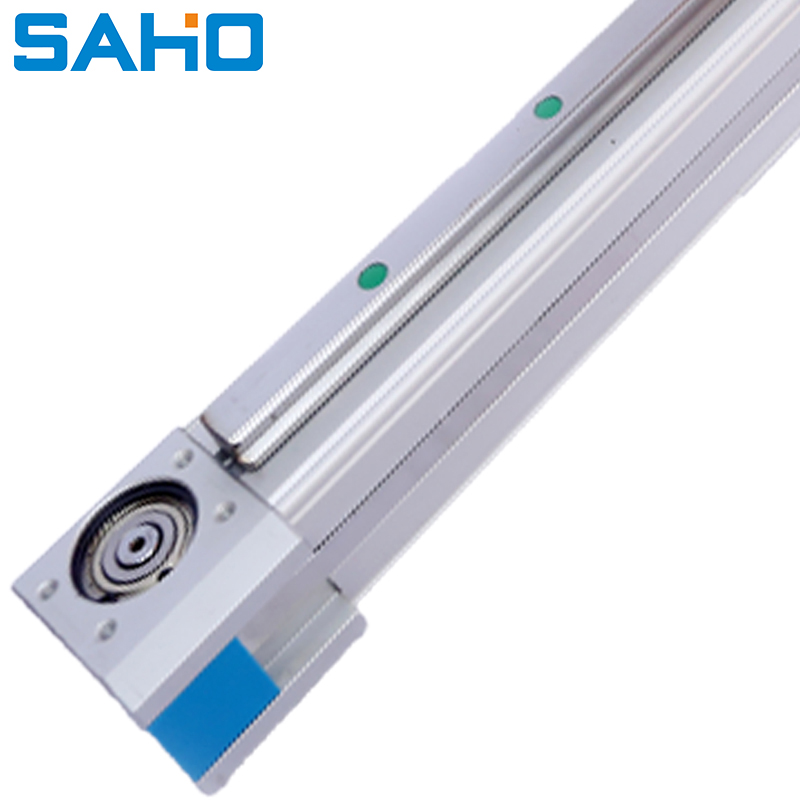

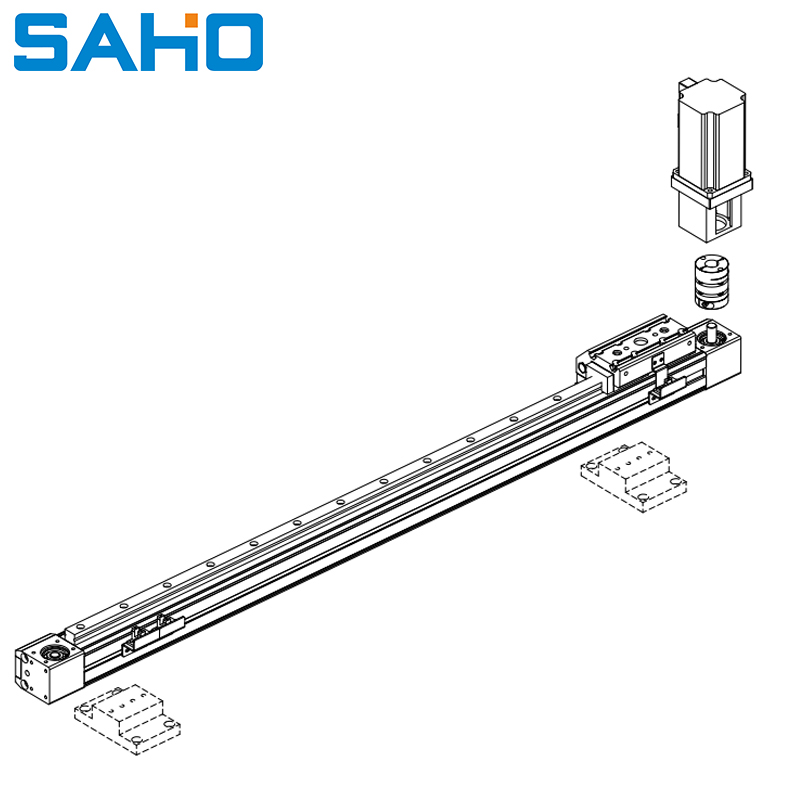

3. Основание для установки двигателя может быть изменено с каждой стороны в соответствии с различными проектами клиентов;

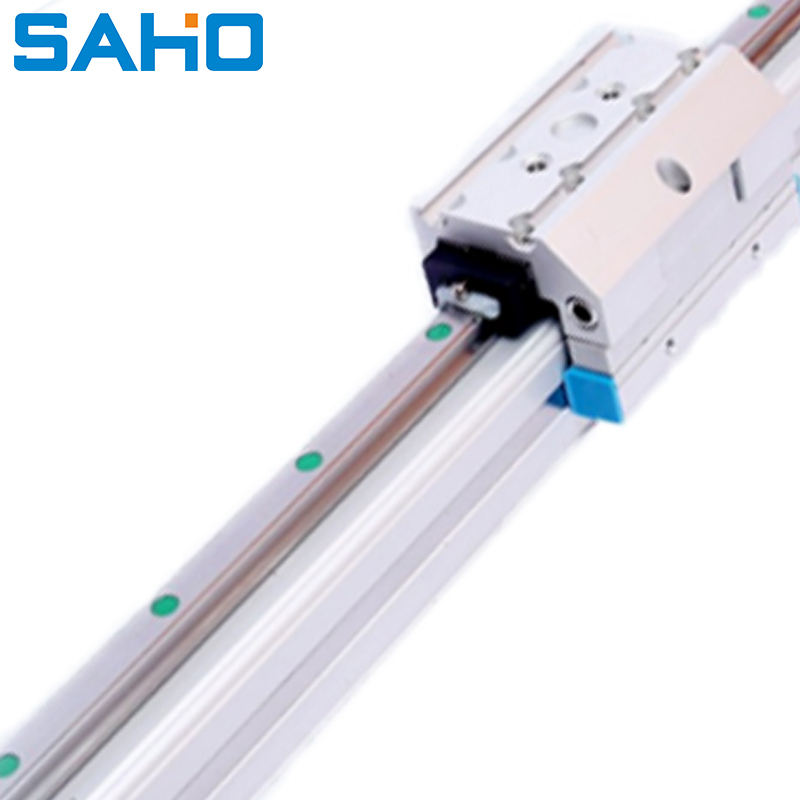

4. Отверстие для заливки масла расположено снаружи на боковой стороне ползунка, и его можно использовать без разборки.

Сценарии применения:

Производство ЖК-панелей, фотоэлектрическая промышленность, линии по производству белой бытовой техники, производство литиевых батарей, индустрия автоматизации

Эта серия представляет собой одноосный исполнительный модуль.Предоставляя одноосные приводные модули, мы также можем предоставить многоосные комбинированные проекты, включая необходимые разъемы, моторные приводы, редукторы, ремни тяговой цепи и т. д. Кроме того, наш технический персонал также участвует в проектах клиентов, рассчитывает расчетную прочность и предоставить клиентам комплексное решение.

Модули линейных приводов с ременным приводом обладают значительными преимуществами, поскольку их можно изготавливать практически любой длины.Линейные приводы с ременным приводом включают внешние ременные блоки, блоки с захватывающим ремнем или внутренние ременные блоки.Ремень изготовлен из высокопрочной стали и требует только одной регулировки после первого использования.После однократной отладки можно выполнить другую последующую работу.Шкивы оснащены необслуживаемыми шарикоподшипниками.
